특징Feature

공사비 절감 : 상향 급수방식으로 옥상이나 중간층의 물탱크가 불필요하므로 공사비 절감

공간활용의 극대화 : 2~3개 층의 추가건축이 가능하여 공간활용 극대화

건물의 고층부 수압부족 해결 : 펌프 직결 급수를 통해 상층부의 수압부족 문제를 완벽하게 해결

청결한 음용수 공급 : 접액부 전체를 스테인레스 재질의 펌프와 부품사용으로 오염이 없고 세균증식 방지

유지관리의 용이성 : 주기적인 물탱크 청소가 불필요하며, 통신 전용회선을 통한 원격제어 가능

에너지 절감 : 인버터 제어에 의한 가변속 운전으로 30% 이상 전력비 절감

사용자 중심의 제품설계 : 한글 LCD 컨트롤러 채용 (절전기능 포함), 표준화된 설계와 부품으로 빠른 납기 보장

고효율기자재

다양한 기능의 확장 용이 : 고객의 요구에 따른 다양한 기능 확장 대응

호칭Model Designation

표준사양Specification

	표준사양	선택사양
제어방식	인버터 제어방식	개별인버터 방식(모터부착형, 판넬내장형), 압력제어 방식
펌프 형식	입형다단펌프	요구사양
모터	고효율 모터(IP55)	방폭형 모터(요구사양)
인버터	Danfoss	Maker 지정, 고효율
통신장비	USER용 상태점점	인터넷 원격제어 시스템
펌프보호	과부하, 과열	고착방지, 동파방지장치
최대습도	RH 85%	Spacer Heater 부착
최고 사용압력	30BAR	요구사양
최대 유량	612m³/hr	요구사양
최대 액체온도	70℃	요구사양
최대 주위온도	40℃	40℃ 이상
펌프 제어대수	2대~6대	별도문의요망
입형다단펌프 재질	ALL STS	ALL STS316 / Duplex(별도문의요망)
판넬, 압력탱크 재질	SS400	STS304 / STS316

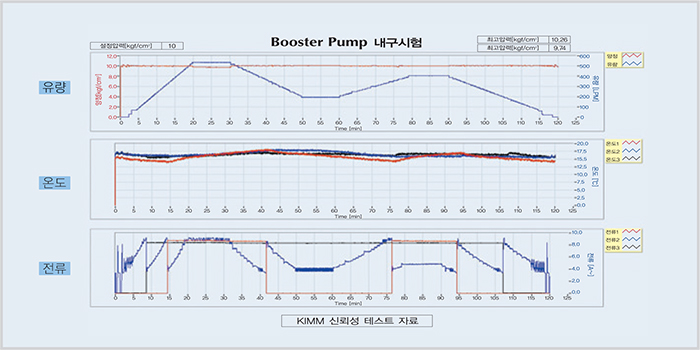

인버터 제어Inverter Control

01. 인버터 제어 Booster Pump 운전/정지 조건

1) 순차적인 운전 조건 : 물의 사용량이 증가하면 Lead Pump의 출력 증가 → 이때의 기동 방법

Lead Pump(Inverter로 속도 제어되는 Pump)의 출력이 100%인 상태에서 설정압력에 도달되지 않을 경우 기동 지연 시간 설정값에 따라 대기 후 그다음 대기중이 2번 Pump가 정속회전으로 운전 시작

2번 Pump가 정속회전으로 기동을 시작하는 순간 Lead Pump는 회전수를 감속하면서 압력의 변화를 감지하여 설정압력에 도달하도록 출력을 조정하여 운전

만약 2번 펌프가 정속회전후 Lead Pump가 출력이 또다시 100%로 운전되어 목표압력에 도달이 안될경우 기동 지연 시간 설정값에 따라 대기 후 3번 Pump가 정속회전을 실시, Lead Pump는 회전수를 감속운전

항상 회전수 제어는 인버터로 운전되는 Lead Pump만 가능

그 이후의 Pump도 이와 동일한 방식으로 운전하게 됨

2) 순차적인 정지 조건 : 물의 사용량이 감소하면 Lead Pump의 출력 감소 → 이때의 정지 순서 또는 방법

Lead Pump의 출력이 인버터 출력 설정값 상태가 된후 정지 지연 시간이 경과하면 늦게 기동한 Pump는 정지

이때 압력이 설정된 보조정지 편차 이내이면 펌프는 정지하지 않고 지속적인 운전 시행
(예) 설정압력 8.0bar이고 운전압력이 8.1bar인 경우 보조정지압력이 0.2인 경우 정지하지 않으며 운전압력이 8.2bar 이상되어야 정지함

마지막 보조펌프가 정지하면 Lead Pump는 인버터 정지비율의 가동율로 운전속도를 감속하고 이상태에서 지속적으로 물을 사용하지 않을 경우 Lead Pump는 다시 인버터 최소 출력까지 회전수를 낮추게 됨

이 상태에서 설정된 정지지연시간이 지나면 마지막 펌프가 정지하며, Lead Pump는 다시 출력이 감소하기 시작 그 이하의 펌프의 정지 조건은 상기와 동일

02. 개별 인버터 제어 Booster Pump 운전/정지 조건

1) 순차적인 운전 조건 : 물의 사용량이 증가하면 Main Pump의 출력 증가 → 이때의 기동 방법

Master Pump(Inverter 1 Pump)의 출력이 100%인 상태에서 설정압력에 도달되지 않을 경우 기동 지연 시간 설정값에 따라 대기후 그 다음 대기중인 2번 Pump가 서서히 회전하며 운전 시작

이 때 1번 Pump는 감속하지 않고 2번 Pump가 회전수를 제어하면서 압력의 변화를 감지하여 설정압력에 도달하도록 출력을 조정하여 운전

만약 2번 펌프가 출력이 100%인 상태에서 목표압력에 도달이 안될 경우 기동 지연 시간 설정값에 따라 대기후 3번 Pump가 출력을 증가하며 2번 Pump는 출력을 100% 유지

그 이후의 Pump도 이와 동일한 운전 방식으로 운전하게 됨

2) 순차적인 정지 조건 : 물의 사용량이 감소하면 마지막에 기동한 Pump의 출력 감소 → 이 때의 정지 순서 또는 방법

마지막에 기동한 Pump의 출력이 인버터 출력 설정값 상태가 된후 정지 지연 시간이 경과하면 정지

이때 압력이 설정된 보조정지 편차 이내이면 펌프는 정지하지 않고 지속적인 운전을 시행
(예) 설정압력 8.0bar이고 운전압력이 8.1bar인경우 보조정지압력이 0.2인경우 정지하지 않으며 운전압력이 8.2bar 이상되어야 정지

2번째 기동한 Pump가 정지하면 Main Pump는 인버터 정지비율의 가동율로 운전속도를 감속하고 이상태에서 지속적으로 물을 사용하지 않을 경우 Main Pump는 다시 인버터 최소 출력까지 회전수를 낮추게 됨

이 상태에서 설정된 정지지연시간이 지나면 2번째 기동한 펌프가 정지하며, Main Pump는 다시 출력이 감소하기 시작 그 이하의 펌프의 정지 조건은 상기와 동일
